微机综合保护系列

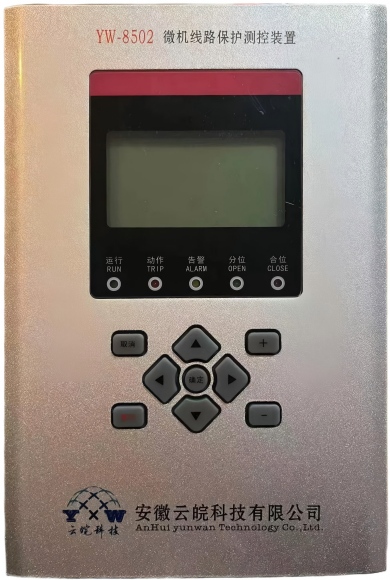

YW-800系列微机综合保护装置
YW-800型微机综合保护装置适用于35KV及以下电压等级的架空线路、电缆线路、母线、变压器、电容器等设备的保护，具有如下保护及功能：
◆ 母充保护，可选择跳闸出口或仅发告警信号；
◆ 三相三段式定时限相间过流保护，Ⅱ段及Ⅲ段可带后加速功能；
◆ 反时限过电流保护，提供标准反时限、非常反时限、极端反时限可选；
◆ 定时限过负荷保护，可选择跳闸出口或仅发告警信号；
◆ 三段定时限零序电流保护，每段均可通过控制字投入或退出，零序Ⅲ段可选择跳闸出口或仅发告警信号；
◆ 低电压保护或失压保护，可选择跳闸出口或仅发告警信号；
◆ 过电压保护，可选择跳闸出口或仅发告警信号；
◆ 三相一次自动重合闸，具有保护启动及接点不对应启动方式，且具有外部闭锁功能；
◆ 八路可编程开入，通过外部开关量输入经装置重动后可实现跳闸或发信的功能；
◆ 断路器跳闸回路监视功能，当断路器跳闸回路发生断线时，装置能发出告警信号；
◆ PT断线检测，当发生PT断线时，装置能发出告警信号；可选择闭锁低电压出口；
◆ 弹簧未储能告警，当发生弹簧未储能时，装置能发出告警信号；
◆ 高精度实时时钟，装置掉电后也能准确走时十年以上；
◆ 故障记录及故障录波功能，并将故障发生时间、故障电流及电压大小、故障波形均直接显示在装置面板上的大屏幕液晶显示器上；
◆ 装置可选配带高速光电隔离的RS485或RS232通信接口，采用国标Modbus规约，可将各种信息上传至自动化监控系统。
|
