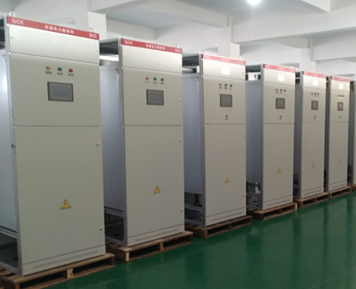

YWKJ-APF有源电力滤波器

一、谐波产生与危害：
现代工业中存在各种非线性性电力电子装置，这些非线性负载会产生大量的谐波电流并注入到电网中。这种谐波污染对电网和用户产生了严重的危害。
典型的谐波源：
- 1)变频器、直流调速器；
- 2)整流器（加热、电解电镀电源）；
- 3)电弧炉、感应加热设备；
- 4)焊接设备；
- 5)空调、节能灯（荧光灯）；
- 6)计算机和外围设备等；
- 7)电气化铁路、不间断电源 ；
谐波的主要危害：
- 1)增加变压器损耗，降低变压器额定容量，缩短变压器使用寿命；
- 2)消耗电网中的无功功率，降低了功率因数；
- 3)大大增加了系统谐振的可能，无功补偿装置无法投切；
- 4)伺服电机产生脉动，交流电机产生振动，噪音增大；
- 5)引起一些保护设备误动作或拒动，如继电保护，熔断器等；
- 6)损坏电网中敏感设备（如智能化精密仪表），干扰数字设备；
- 7)谐波污染等级过高，得不到入网批准。
传统LC滤波器只能消除特定的几次谐波，而对其它的某次谐波则会产生放大作用。并且电容值会随着时间、
环境发生变化，导致与系统发生谐振，造成设备损坏。
二、基本原理及产品特点：
APF以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量
大小相等、方向相反的电流注入供配电系统中，实现抑制谐波、动态补偿无功的功能。
YWKJ-APF系列有源电力滤波器装置采用基于双DSP+FPGA的主控制器和模块驱动器的分层分布式控制器体系，并采
用基于彩色触摸屏的人机 界面，具有动态连续平滑补偿、响应速度快、数字化、自动化、智能 化、人机
界面友好及控制方法灵活等特点。
产品原理图

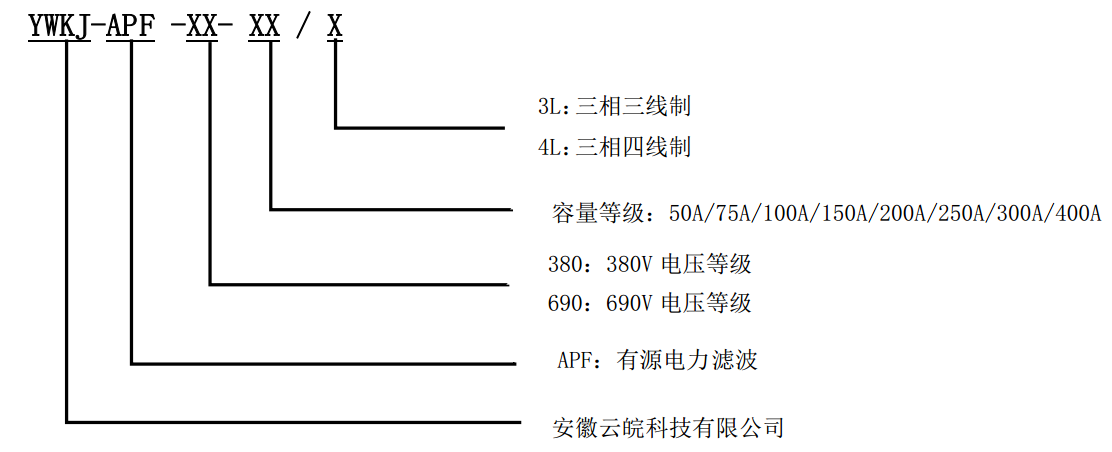

三、产品型号说明
例如：YWKJ-APF-380V-300A/4L表示云皖科技有源电力滤波器，额定谐波补偿电流300A，三相四线制，额定电压380V。
另外，他规格APF可定制。
四、技术规格
主要技术指标
额定容量 |
50A |
100A |
150A |
200A |
300A |
400A |
额定电压 |
AC380V±15%/690V±15% |
电气接线 |
三相三线、三相四线 |
额定工作频率 |
50Hz±5% |
滤波范围 |
3-25次 |
滤波能力 |
≥ 95% |
整机效率 |
≥ 97% |
自动限流功能 |
有 |
智能保护 |
开机自检，过流保护，直流电压保护，过热保护，系统欠压及过压保护等 |
可并联台数 |
最多10台 |
开关频率 |
6.4K—20kHz |
响应时间 |
≤ 100us |
全响应时间 |
≤ 10ms |
控制器 |
DSP + FPGA |
显示方式 |
触摸屏 |
通信协议 |
Modbus协议 |
控制连接 |
光纤连接、电气连接 |
防护等级 |
IP30(其他等级可定制) |
风冷方式 |
智能风冷 |
噪音 |
≤65dB |
安装方式 |
柜体为落地安装，箱式可根据现场确定。 |
环境温度 |
-5°C ～ +40°C，且24h内平均气温不高于+35℃。 |
相对湿度 |
室内温度在+20℃以下时15%～90%，非凝露即可，在+40℃时不超过50% |
海拔高度 |
小于1500米
（1500~4000米之间，根据国标GB/T3859.2，每增加100米，功率降低1%） |
柜体尺寸 |
800*800*2200 mm（特殊尺寸可定制） |
1000*1000*2200mm |
柜体重量 |
230Kg |
320Kg |
450Kg |
640Kg |
890Kg |
1000Kg |
五、治理效果
目前，YWKJ-APF型有源电力滤波器已得到广泛应用，由于其滤波效果好、响应速度快，且能同时进行谐波治理和无功补偿，还能校正三相不平衡，在许多重要场合应用效果非常好。
|
